라즈베리파이 파이선 & PCB 설계 Training Kit SOFTBOX-RPK-01
파이선 코딩, 전자회로, PCB 설계를 한 번에!
라즈베리파이 5 기반의 리눅스 환경에서 파이선 코딩부터 KiCAD EDA를 사용한 PCB 설계 및 제작 과정까지 경험하는 종합 학습 장비입니다.
제품 개요
라즈베리파이 기반의 리눅스 환경에서 파이선 코딩 학습을 시작으로, 전자 부품과 전자 회로에 대한 이해를 넓히고, 나아가 KiCAD EDA(전자 설계 자동화) 프로그램을 사용하여 직접 PCB를 설계하고 제작 또는 제품 개발 과정을 경험할 수 있도록 구성된 종합 학습 장비입니다. 라즈베리파이 보드와 카메라 모듈이 PCB 기판 위에 통합되어 있으며, 690핀 브레드보드와 GPIO 입출력 포트를 쉽게 사용할 수 있도록 IO 보드가 포함되어 다양한 실습 환경을 제공합니다.

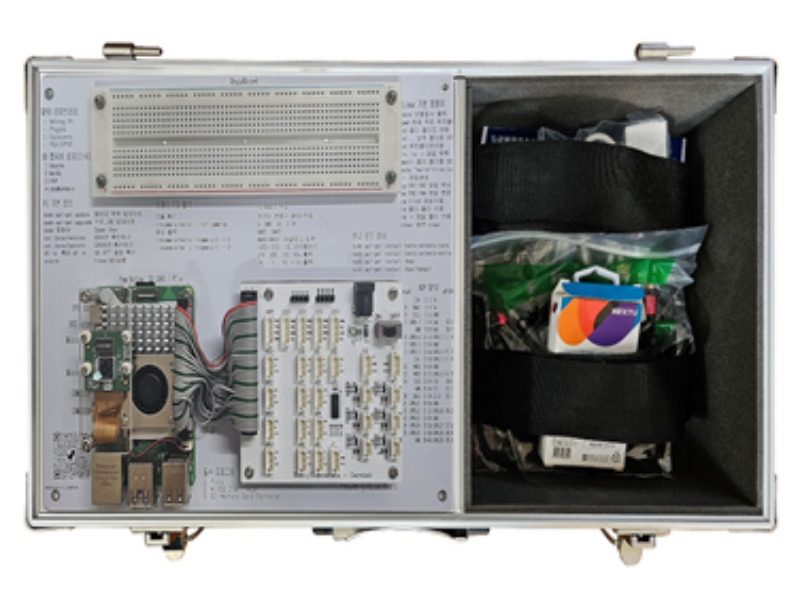

제품 특징 및 구성 요소 상세

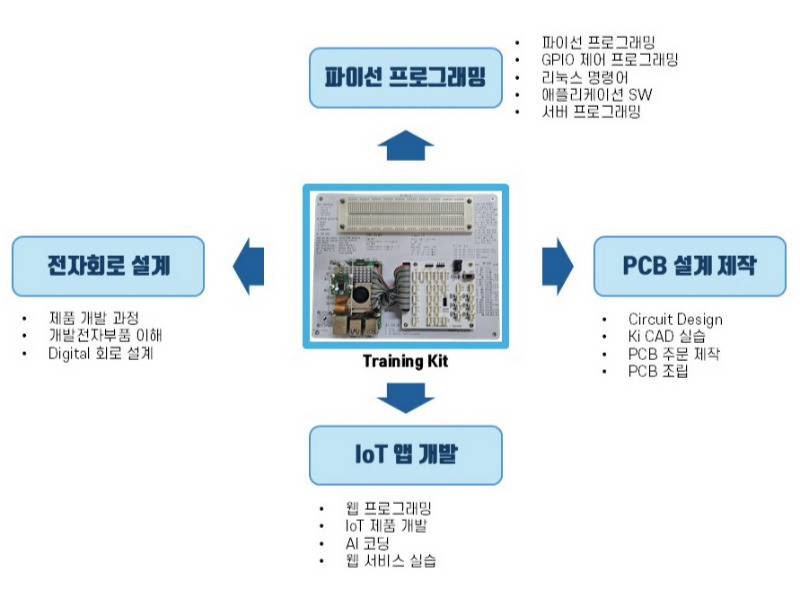

라즈베리파이 키트 교육 구성도
- 리눅스 기반 환경에서의 Python 프로그래밍
- 브레드보드와 전자 부품, 전자회로 실습
- GPIO 입출력을 활용한 하드웨어 제어 이해
- Ki-CAD를 활용한 PCB 설계 및 제작 과정 습득
- 창업, 제품 개발을 기획자, 창업가, 제품 개발자
- 중등 이상 학생, 대학생, 메이커, 예비 개발자
- 소프트웨어 교육, 메이커, 전자 융합 교육자
- 리눅스 기반 개발, 파이선, 전자회로 PCB 제작에 관심 있는 분
- 대학교, 창업 제품 개발 교육기관
- 라즈베리파이 기반의 리눅스 환경에서 파이선 프로그래밍 학습
- 기본적인 전자 부품의 동작 원리 및 활용 학습
- 다양한 전자 부품 이해와 전자 회로 설계 학습에 최적화
- KiCad EDA 툴을 활용한 PCB 설계 기초 및 실습
- 라즈베리파이 보드와 카메라 모듈이 통합된 PCB
- 다양한 실험을 위한 690핀 브레드보드 제공
- 40핀 GPIO 입출력 포트 접근 용이성을 위한 GPIO 입출력 보드 제공
- 센서, 액추에이터 등 주변 부품 확장할 수 있는 학습 환경 제공
키트 구성품
Raspberry Pi 파이선 PCB Design Training Kit 제품은 메인 실습 보드와 액세서리로 구성되어 있습니다. 메인 실습 보드에는 카메라와 방열판을 장착한 라즈베리파이 보드와 690핀 브레드보드, GPIO 입출력 보드로 구성되어 있습니다. 액세서리는 라즈베리파이 실습에 필요한 모든 주변 장비와 실습 센서 4개(LCD, 조도 센서, 3축 가속도 센서, 초음파 센서), 연결 점퍼, GPIO 입출력 보드에 사용하는 케이블로 구성되어 있습니다.

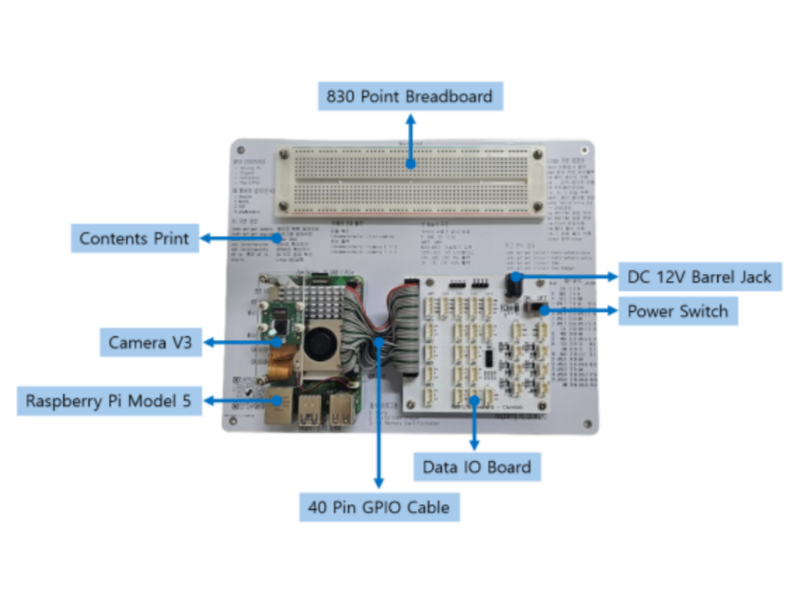

키트 구성품 상세

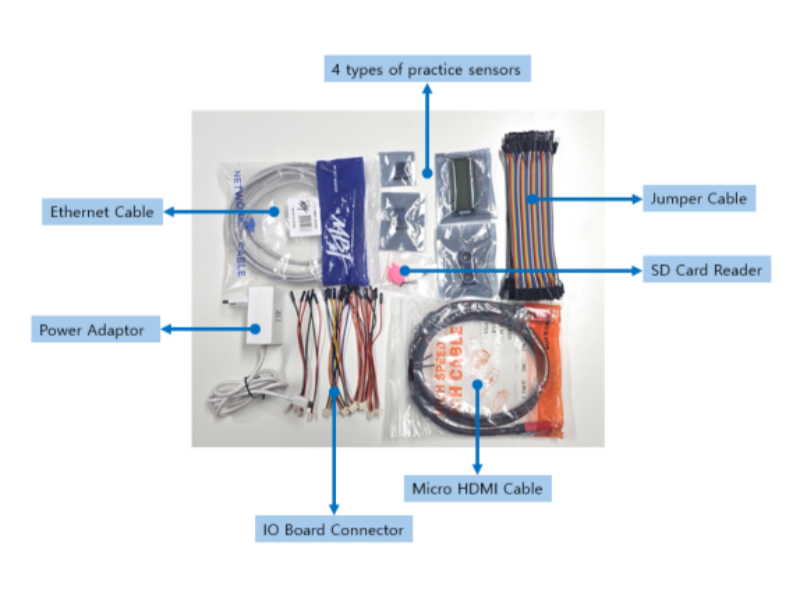

액세서리 모음
Raspberry Pi 파이선 PCB Design Training Kit 제품 구성 목록
메인 PCB로 라즈베리파이, GPIO 입출력 보드가 하나의 PCB 상에 조립 (Part Number: RPK-A-01)
온보드 컴퓨터 라즈베리파이 5 (Part Number: RPK-A-02)
라즈베리파이 전용 카메라 V3는 라즈베리파이와 아크릴을 이용해 조립 (Part Number: RPK-A-03)
40핀 GPIO 입출력 보드 (Part Number: RPK-A-04)
센서, 액추에이터 실습 브레드보드 (Part Number: RPK-A-05)
실습에 사용하는 4종 센서로 조도센서, 캐릭터 LCD, 가속도 센서, 초음파 센서 (Part Number: RPK-A-06)
실습에 사용되는 Molex 케이블 3종과 브레드보드 연결용 점퍼 케이블 (Part Number: RPK-A-07)
운영체제, 소스 코드, 라이브러리 등은 SD 메모리 카드로 제공
라즈베리파이 마스터 교재 PDF (RPK-08-BOOK-1), 전자 부품과 회로 마스터 PDF (RPK-08-BOOK-2), KiCAD PCB 설계 매뉴얼 PDF (RPK-08-BOOK-3)
세부 구성품 설명
제품의 베이스 보드는 라즈베리파이, 브래드보드, GPIO 입출력 보드를 통합한 보드로 구성품의 분실과 파손을 최소화하고, 언제 어디서든 즉시 실습하고 결과를 확인하기 위한 쉬운 인터페이스를 갖고 있습니다. 베이스 보드는 여러 구성품이 분리된 실습 환경을 하나로 통합하여 분실 방지, 견고함, 즉시 사용이 가능하도록 제작하였습니다.

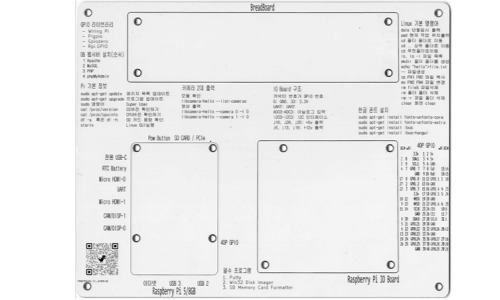

베이스 보드
라즈베리파이 5 최근 버전을 사용하며, 라즈베리파이 전용 카메라 모듈이 라즈베리파이 보드 상단에 조립되어 있습니다. 라즈베리파이 메인 보드와 카메라 모듈을 탑재하여 시스템의 핵심 기능을 수행하며, 파이선 코딩 및 GPIO 제어를 위한 기반 환경을 제공합니다. 리눅스 기반의 라즈베리파이에서는 파이선 프로그래밍 실습, 웹 개발 실습, 외부 센서와 액추에이터 제어 기술, 카메라를 활용한 OpenCV 학습, 사물인터넷 등 개발에 필요한 폭넓은 분야의 학습을 진행할 수 있습니다.

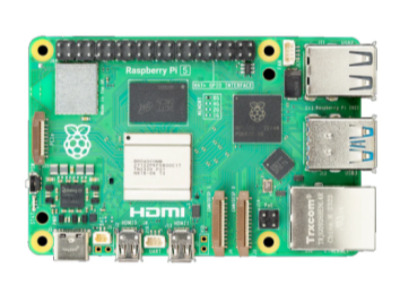

Raspberry Pi 5 8GB

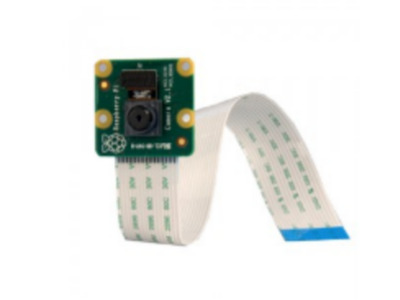

Camera V.3
라즈베리파이의 GPIO 핀을 편리하게 연결하고 사용할 수 있도록 확장하여, 전자 부품 제어 및 센서 인터페이스 실습을 쉽게 할 수 있습니다.
<라즈베리파이 데이터 IO 보드 특징>
- 라즈베리파이 40 Pin GPIO를 플랫 케이블을 사용해 연결
- IO 보드 커넥터에 GPIO 번호로 직관적인 프로그래밍 가능
- PCB에 인쇄된 사용법으로 학습 효과 증대
- 다른 MCU 보드(아두이노)와 통신할 수 있는 UART 기능
- 아날로그 센서 출력을 디지털로 변환해 데이터 수집(ADC)
- ADC 데이터를 수집하기 위한 SPI 인터페이스 연결
- 자이로 센서와 Display를 위한 I2C 인터페이스 포트 제공
- 독립 전원(DC 12V, 3A)을 연결해 액추에이터 동작 전원을 공급
- 보드의 27개 커넥터는 쉽게 구할 수 있는 Molex 5264, 5267 커넥터 사용

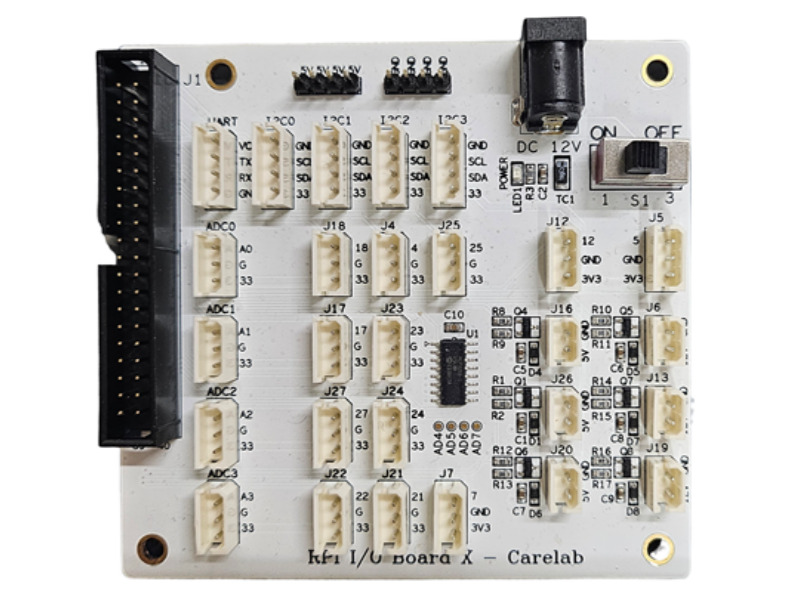

GPIO 보드 상세 보기 (전면)

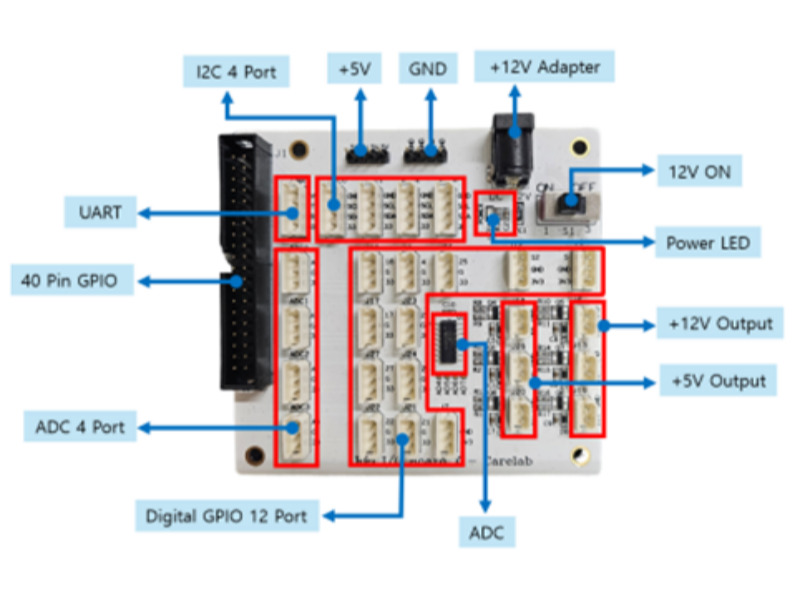

GPIO 보드 상세 구성도
제공되는 센서와 전자 부품을 이용하여 다양한 전자회로를 구성하고 실험하는 데 사용됩니다. 센서와 액츄에이터 연결은 점퍼 케이블을 사용해 확장이 가능합니다.

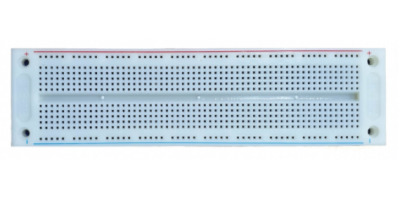

690핀 브레드보드
GPIO 입출력에 사용하는 가장 기본적인 구성품입니다. 이러한 부품을 이용해 GPIO 제어방법과 통신 방식에 대해 학습이 가능합니다. 실습 센서와 액추에이터는 조도센서, 캐릭터 LCD, 3축 가속도 센서, 초음파 센서를 제공합니다.
조도 센서
캐릭터 LCD
ADXL345 3축 가속도 센서
초음파 센서 HC-SR04
제품에는 라즈베리파이에 필요한 어댑터와 케이블, GPIO 입출력 보드 연결 케이블, 실습용 점퍼 와이어 등 쉬운 실습 과정에 필요한 모든 케이블이 포함되어 있습니다.
- 전원 어댑터: 라즈베리파이5 전용 전원 어댑터 5V 5A 27W
- 모니터 연결 Micro HDMI to HDMI 2.0 케이블
- 인터넷 연결 이더넷 케이블 2M
- GPIO 리본 케이블: 40핀, 150mm
- 입출력 보드 연결 케이블 3핀 4개
- 입출력 보드 연결 케이블 4핀 4개(I2C 공용)
- 입출력 보드 연결 케이블 2핀 4개
- 점퍼 와이어: (M-M, F-M, F-F 200mm)

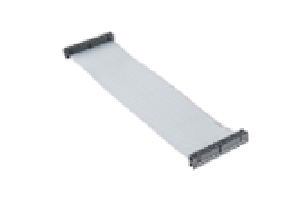

40pin GPIO 확장 케이블

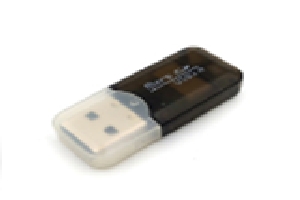

SD 메모리 카드 리더기

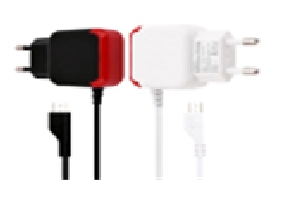

DC 5V, 5A C-type USB 전원

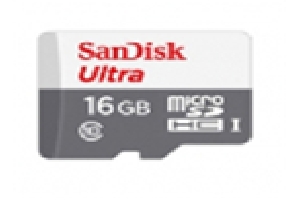

16G SD Card

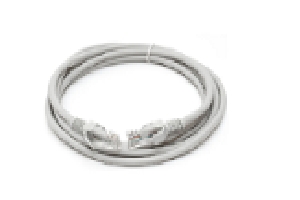

2m 이더넷 케이블

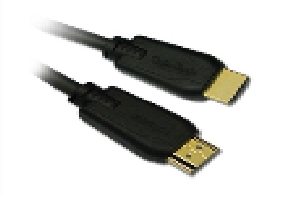

마이크로 HDMI 2.0 케이블

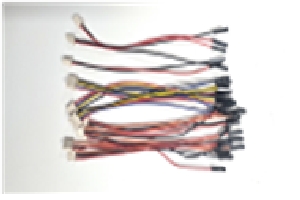

IO 입출력 보드 케이블과 점퍼
라즈베리파이를 활용한 파이선 학습, 전자 부품과 회로 설계 과정, PCB 설계 제작에 즉시 적용할 수 있는 예제와 실습 코드를 제공합니다. 웹 서버와 데이터베이스, 파이선 개발 과정에 필요한 모든 프로그램과 예제 코드는 데스크톱과 라즈베리파이의 Linux 환경에서 실행할 수 있습니다.
- OS: Raspberry Pi OS (64-bit)
- 언어: Python 3.10+, GNU C, C++
- 개발환경: Thonny IDE, VSCode
- 설치 라이브러리: `gpiozero`, `RPi.GPIO` (GPIO 제어), `opencv-python` (영상처리), `numpy`, `matplotlib` (데이터 시각화), `picamera2` (카메라 제어)
- 예제 저장소: GitHub (캐어랩 공식), SD 카드에 기본 예제 포함
- 라즈베리파이 파이선 실습 코드 Python, C & C++ 예제
- 라즈베리파이 운영체제 SD카드 설치
- 리눅스 라이브러리
- Ki CAD EDA 툴 PC 설치 실습
- 데이터베이스 실습 예제
- IoT 웹 서비스 개발 실습 코드
- AI 코딩 서비스 개발 실습 코드
- 파이선 개발 환경 (예: Thonny, VS Code 설치)
예제 PCB 기판 (샘플) 1 – GPIO 입출력 보드, Ki-CAD 실습용 부품 라이브러리 (파일 제공), 예제 회로도 및 PCB 디자인 파일 (Gerber, PDF), ESP32 설계 샘플 보드를 제공합니다.
학습 과정에 필요한 전자책 3권을 PDF 파일로 제공합니다. 학습 자료와 매뉴얼은 지속적인 업데이트를 통해 항상 최신 버전과 환경에서 실습할 수 있도록 온라인으로 무료로 제공합니다.
1권: 라즈베리파이 파이선 마스터
- 1장 Raspberry Pi 5 개요
- 2장 Raspberry Pi 5에 대한 모든 것
- 3장 Raspberry Pi 5 시작하기
- 4장 Raspberry Pi 카메라 모듈 V3
- 5장 Raspberry Pi 5 GPIO
- 6장 Python – 변수와 연산
- 7장 Python – 제어와 함수
- 8장 Python GPIO IO 보드 실습
- 9장 파이선 아이브러리
2권: 라즈베리파이와 전자 회로 마스터
- 10장 전자 회로 설계 기본
- 11장 전자 부품 취급
- 12장 RaspberryPi 응용 회로 설계
3권: Ki CAD PCB 설계 제작 매뉴얼
- 13장 PCB 설계 연습 1 - IO 보드
- 14장. PCB 설계 연습 2 - 샘플 보드
- 15장. KiCAD 투어
- 16장. KiCAD 설계 연습
- 17장. PCB 설계 주의 사항
- 18장. PCB 제조 주문 연습
- 19장. PCB 조립 공정
- 20장. 참고문헌
학습 교재 표지 (가상)
제품 상세 규격 및 성능 명세서
Raspberry Pi 5 8GB
- 시스템 온 칩 Broadcom BCM2712, 2.4GHz 쿼드코어 64비트 ARM Cortex-A76, 512KB L2 캐시 및 2MB 공유 L3 캐시
- 4GB LPDDR4X-4267 SDRAM (8GB 옵션 가능)
- HDR을 지원하는 듀얼 4K 60Hz HDMI 디스플레이 출력
- 듀얼 밴드 2.4GHz 및 5.0GHz 802.11ac WiFi
- Bluetooth 5.0 / Bluetooth Low Energy(BLE)
- 고속 SDR104 모드를 지원하는 microSD 카드 슬롯
- 2개의 USB 3.0 포트, 동시 5Gb/s 작동 지원
- 2개의 USB 2.0 포트
- 기가비트 이더넷, PoE+ 지원(별도의 PoE+ HAT 필요)
- 고속 주변 장치 연결을 위한 PCI-Express 2.0 x1 인터페이스(별도의 M.2 HAT 또는 기타 어댑터 필요)
- 5V/5A DC 전원 공급 USB-C, Power Delivery 지원
- Raspberry Pi 표준 40핀 GPIO 헤더
- 실시간 클럭(RTC), 외장 배터리 전원 공급
- 온보드 전원 버튼
라즈베리파이 전용 카메라 모듈
- 후면 조명, 적층형 CMOS 1200만 화소 Sony IMX708 이미지 센서
- 높은 신호 대 잡음비(SNR)
- 내장 2D 동적 결함 픽셀 보정(DPC) 기능
- 빠른 자동 초점을 위한 위상 검출 자동 초점(PDAF)
- QBC 리모자이크 기능
- HDR 모드(최대 300만 화소 출력)
- CSI-2 직렬 데이터 출력
Micro SD Card 16GB
- Linux 기반 운영 체제가 설치된 부팅 및 저장 장치, Gateway 실행 애플리케이션 소프트웨어 설치. (16GB 제공, Class 10)
- Raspberry Pi5 교육 키트 개발 문서
- 실습 소프트웨어 포함
- 학습 자료 ebook 포함
- 개발 자료 포함
GPIO IO 보드 입출력 구성도
| 항목 | 사양 | Input/Output | 전원/인터페이스 |
|---|---|---|---|
| 인터페이스 | 40 Pin GPIO | I/O | 케이블 |
| 전원공급 | 12V Barrel Jack 2.5ø | Input | DC 12V |
| 3.3V, 5V | GPIO | 40핀 GPIO | |
| 4채널 ADC | A/D Converter | Input | SPI |
| ADC 커넥터 | 4 Port | Input | SPI |
| UART | RS232 1 Port | I/O | UART |
| I2C | 4 Port | I/O | I2C |
| +5V | DC 5V | Output | DC 5V |
| +12V | DC 12V | Output | DC 12V |
| 전원 스위치 | 전원 ON/OFF | ||
| 마운팅 홀 | 4개소 | 3.5ø |
조도 센서 (CDS Light Sensor)
- 사양: Digital/Analog Available
- 동작 전압: 3.3~5V
- 동작 전류: 15mA
- 크기: 31.5 x 14mm
캐릭터 LCD (2 Lines X 16 Character)
- 해상도: 2 Lines X 16 Character
- 문자 크기: 2.95 X 5.15mm
- 도트 크기: .55mm X .60mm
- LED 전원: 5VDC
ADXL345 3축 가속도 센서
- 공급 전압: 2.0 ~ 3.6 V
- 공급 전류: 140 uA
- 측정 범위 (선택 가능): ±2, ±4, ±8, ±16 dps(deg/s)
- 감도 (FPS): ±2g 256 LSB/g, ±4g 128 LSB/g, ±6g 64 LSB/g, ±8g 30 LSB/g
- 측정 축: X, Y, Z
- 동작 온도: -40 ~ 85℃
초음파 센서 HC-SR04
- 모델명: HC-SR04
- 입력 전압: 3~5.5V
- 측정 범위: 2~450cm (5V 기준), 2~400cm (3.3V 기준)
학습 과정 상세
캐어랩 라즈베리 파이썬 프로그래밍 커리큘럼
1단계: 라즈베리파이와 파이썬 기본 다지기
1주차: 라즈베리파이 첫 만남 및 환경 설정
- 라즈베리파이 모델 및 역사 이해
- 운영체제(Raspberry Pi OS) 설치 및 초기 설정
- 터미널 기본 명령어 익히기
- VNC를 이용한 원격 접속 환경 설정
2주차: 파이썬 프로그래밍 기초
- 파이썬 개발 환경 설정 (Thonny IDE 등)
- 변수, 자료형, 연산자 이해
- 조건문(if-else), 반복문(for, while) 마스터하기
- 함수 정의 및 모듈 활용법
2단계: 라즈베리파이 GPIO 제어 및 센서 활용
3주차: GPIO(범용 입출력) 제어의 시작
- 라즈베리파이 GPIO 핀맵 이해 및 설정
- LED 깜빡이기: 디지털 출력 제어
- 버튼 입력 읽기: 디지털 입력 제어
- RGB LED 제어: PWM(펄스 폭 변조) 이해
4주차: 다양한 센서와의 만남
- 온습도 센서(DHT11/DHT22) 데이터 읽기
- 초음파 센서(HC-SR04)로 거리 측정
- 조도 센서(CDS)로 빛 감지
- 서보 모터 제어: 센서 값에 따른 동작 구현
3단계: 카메라 모듈 및 웹 연동 프로젝트
5주차: 라즈베리파이 카메라 모듈 활용
- 카메라 모듈 설치 및 설정
- 파이썬으로 사진 찍기 및 동영상 녹화
- OpenCV 라이브러리 기초 (이미지 로드, 저장, 변환)
- 간단한 객체 인식 예제 (얼굴 감지 등)
6주차: 웹으로 라즈베리파이 제어하기
- Flask를 이용한 간단한 웹 서버 구축
- 웹 페이지에서 GPIO 제어하기 (LED 켜고 끄기)
- 웹 페이지에 센서 데이터 실시간으로 표시하기
- 카메라 스트리밍 서비스 구축 (웹캠처럼 활용)
캐어랩 전자부품 실습 및 회로 구성 커리큘럼
1단계: 전자회로의 기초 및 기본 부품 이해
1주차: 전기의 기본 원리와 안전
- 전압, 전류, 저항의 개념 (옴의 법칙)
- 직렬 및 병렬 회로의 이해
- 전기 안전 수칙 및 테스터기 사용법
- 브레드보드 사용법 및 회로 연결 연습
2주차: 수동 소자 (Passive Components)의 이해와 활용
- 저항: 종류, 색띠 읽는 법, 풀업/풀다운 저항의 역할
- 커패시터(콘덴서): 종류, 용량 읽는 법, 충방전 원리, 필터 회로에서의 역할
- 인덕터(코일): 기본 개념 및 응용 회로 소개 (선택 사항)
- 다양한 저항 및 커패시터 조합 실습
2단계: 능동 소자 (Active Components) 및 기본 회로 구성
3주차: 다이오드와 LED
- 다이오드의 정류 특성 및 종류 (정류 다이오드, 제너 다이오드 등)
- LED(발광 다이오드)의 동작 원리 및 밝기 조절 (저항 계산)
- LED를 이용한 다양한 표시등 회로 실습
4주차: 트랜지스터와 스위칭 회로
- 트랜지스터(BJT, FET)의 종류 및 동작 원리 (스위치 및 증폭 역할)
- 트랜지스터를 이용한 LED ON/OFF 스위칭 회로
- 릴레이(Relay) 제어 회로 및 고전류 제어 원리
- 간단한 논리 게이트(AND, OR, NOT) 회로 실습
3단계: 센서 및 IC(집적회로) 활용 기초
5주차: 센서와 아날로그-디지털 변환
- 아날로그 센서(조도 센서, 가변 저항 등)의 원리
- ADC(아날로그-디지털 변환기)의 필요성 및 사용법 (라즈베리파이 연동)
- 디지털 센서(온습도 센서 등)의 통신 방식 이해 (I2C, SPI)
- 다양한 센서 데이터를 읽고 표시하는 회로 구성 실습
6주차: IC(집적회로)의 이해와 활용
- IC의 종류 및 패키지, 데이터 시트 읽는 법
- 타이머 IC (555 Timer)를 이용한 발진 회로 및 펄스 발생
- OP-AMP(연산 증폭기)의 기본 동작 원리 (증폭기, 비교기 등)
- 간단한 IC 활용 프로젝트 (예: 깜빡이는 LED 회로, 소리 감지 회로)
캐어랩 KiCad EDA 툴 실습을 통한 PCB 설계 커리큘럼
1단계: KiCad 시작하기 및 스키매틱(회로도) 설계
1주차: KiCad 첫 만남 및 프로젝트 생성
- KiCad EDA 툴 소개 및 설치
- KiCad 인터페이스 이해 (프로젝트 관리자, 스키매틱 에디터, PCB 에디터 등)
- 새로운 프로젝트 생성 및 기본 설정
- 라이브러리 관리 및 사용자 라이브러리 추가 방법
2주차: 전자회로도(스키매틱) 설계 기본
- 부품 심볼 배치 및 연결 (와이어, 버스)
- 넷(Net), 레이블, 전원 플래그 사용법
- 계층형 스키매틱 설계 (복잡한 회로 효율적으로 관리)
- ERC(Electrical Rule Check)를 이용한 회로도 오류 검사
- BOM(Bill of Materials) 생성 및 활용
2단계: 풋프린트 할당 및 PCB 레이아웃 기초
3주차: 풋프린트(Footprint) 할당 및 라이브러리 관리
- 풋프린트의 개념 및 종류 (SMD, Through-hole)
- 스키매틱 부품에 풋프린트 할당
- KiCad 기본 풋프린트 라이브러리 활용
- 사용자 정의 풋프린트 생성 및 관리 (간단한 부품 직접 만들기)
4주차: PCB 레이아웃 시작 및 기본 규칙
- 넷리스트(Netlist) 업데이트 및 PCB 에디터 진입
- 기판 외곽선(Edge.Cuts) 정의
- 부품 배치 원칙 (연결성, 열 관리, 노이즈 고려)
- 설계 규칙(Design Rules) 설정 및 DRC(Design Rule Check)의 중요성
- 그라운드 플레인(Ground Plane) 및 파워 플레인(Power Plane) 개념
3단계: 트레이스 배선 및 제조용 파일 생성
5주차: 트레이스(Trace) 배선 실습
- 수동 배선 및 자동 배선(Auto-router) 활용 (장단점 비교)
- 트레이스 폭, 간격, 비아(Via) 설정
- Differential Pair, Length Matching 등 고급 배선 기법 소개 (선택 사항)
- 설계 규칙을 준수하는 효율적인 배선 연습
- 실시간 DRC를 활용한 오류 수정
6주차: 제조용 파일 생성 및 PCB 제작 준비
- 실크스크린(Silk Screen) 디자인 및 마스크(Solder Mask) 설정
- 드릴 테이블(Drill Table) 생성
- 거버(Gerber) 파일 생성 및 검증 (Gerber Viewer 사용)
- PCB 제조사 업로드 및 주문 과정 이해
- 조립 도면 및 픽앤플레이스(Pick and Place) 파일 생성 (선택 사항)
- 샘플 PCB 제작 과정 시연 및 주의사항
제품 사용 가이드 및 안전 유의사항
1. 키트 구성품 확인
제품을 개봉하시면 다음 구성품들이 들어 있는지 확인해주세요: 캐어랩 메인보드, IO 보드, 690핀 브레드보드, 라즈베리파이 전원 어댑터, HDMI 케이블, Micro SD 카드 (OS 설치됨), 전자 부품 키트, 점퍼 케이블, 카메라 모듈용 플렉스 케이블, 사용 가이드 및 학습 자료 (QR 코드 또는 링크).
2. 라즈베리파이 초기 설정 및 연결
Micro SD 카드 삽입 -> 모니터 연결 -> 키보드/마우스 연결 -> 전원 연결. 화면 지시에 따라 초기 설정 (언어, 시간대, Wi-Fi 등) 진행 후 인터넷 연결 확인.
3. 파이썬 코딩 환경 설정
터미널 실행 -> `sudo apt update && sudo apt upgrade`로 시스템 업데이트 -> Thonny Python IDE 실행 -> 간단한 Python 코드 (`print("Hello, CareLab!")`) 실행하여 환경 확인.
4. 전자회로 실습 준비 (IO 보드 및 브레드보드)
IO 보드를 메인보드 GPIO 핀 헤더에 결합 -> 브레드보드를 IO 보드에 부착 -> 브레드보드의 전원/접지 라인 확인 및 IO 보드 핀과 연결 (점퍼 케이블 사용 가능). 잘못 연결 시 손상 주의.
5. PCB 설계 KiCad EDA 툴 설정
KiCad 실행 -> 새 프로젝트 생성 -> 라이브러리 확인 및 필요시 추가.
6. 학습 자료 활용
제공된 QR 코드/링크로 온라인 학습 자료 접근 -> 단계별 커리큘럼 따라 학습 -> 예제 코드, 회로도, PCB 설계 파일 다운로드 활용.
7. 안전 수칙 및 주의사항 (요약)
모든 연결 후 전원 연결, 부품 변경 시 전원 차단. 정전기 방지. 쇼트 주의. 라즈베리파이 발열 관리. 문제 발생 시 고객지원 문의.
이 사용 가이드와 함께 캐어랩 올인원 키트를 최대한 활용하여 여러분의 코딩, 전자회로, PCB 설계 실력을 향상시키세요! 멋진 프로젝트를 완성하시길 기대합니다.
1. 전원 관련 안전 수칙 (가장 중요!)
- 전원 연결/분리 시 주의: 항상 모든 연결을 마친 후에 전원 어댑터를 연결. 부품 연결/제거 시 반드시 전원 차단.
- 어댑터 사용: 제공된 정품 전원 어댑터 사용. 손상된 경우 사용 중단.
- 단락(Short Circuit) 방지: 전원(5V, 3.3V)과 접지(GND) 핀 직접 연결 금지. 배선 꼼꼼히 확인.
2. 전자 부품 및 회로 구성 안전 수칙
- 정전기 방지: 작업 전 손 씻기, 금속 물체 접촉 등으로 정전기 방출.
- 부품 극성 확인: LED, 다이오드, 전해 콘덴서 등 극성 부품은 올바른 방향으로 연결.
- 과전압/과전류 인가 금지: 각 부품의 정격 전압/전류 확인 및 준수.
- 납땜 시 주의 (필요시): 환기, 납 연기 흡입 주의, 화상 주의, 안전한 보관.
3. 라즈베리파이 사용 시 안전 수칙
- 발열 관리: 장시간 사용 시 적절한 환기, 필요시 방열판/팬 사용.
- GPIO 핀 손상 방지: 허용 전류/전압 초과 금지, 쇼트 주의. 고전류/고전압 부하 직접 연결 금지 (스위칭 소자 사용).
- 안전한 종료: OS 메뉴의 '종료(Shutdown)' 기능 사용. 갑작스러운 전원 차단 금지 (SD 카드 손상 위험).
4. 기타 일반 안전 수칙
- 작업 환경: 깔끔하고 정돈된 환경에서 작업. 물/음료 근처에 두지 않기.
- 감독 및 도움 요청: 어린이/초보자는 보호자/숙련자 감독 필요. 문제 발생 시 고객지원 문의.
이 안전 유의사항을 숙지하고 실천함으로써 캐어랩 올인원 키트를 통해 안전하고 효과적인 학습 경험을 얻으실 수 있습니다.
부록 제공 항목
- 회로도 (PDF)
- 핀맵 다이어그램 (GPIO vs 라벨 매칭)
- 예제 코드 목록 (GitHub 및 SD카드)
- Ki-CAD 프로젝트 파일 및 부품 라이브러리
- 추가 추천 실습 자료 링크
- 4개 기본 센서를 활용한 프로젝트 사례 모음
